Гидро-пароизоляционные пленки

При суточном перепаде температур на нижней поверхности металлического листа образуется конденсат. Кроме того, испарения, поднимающиеся из внутренних помещений дома, в холодном воздухе подкровельного пространства превращается в воду. Избыточная влажность приводит к намоканию утеплителя, и следовательно, снижению его теплотехнических характеристик, промерзанию крыши и образованию наледей на кровельном покрытии, гниению стропил и обрешетки, появлению плесени, порче внутренней отделки помещений.

Во избежание подобных явлений необходимо использовать утеплитель достаточной толщины, защитить его от конденсата со стороны металлочерепицы с помощью гидроизоляционной пленки и от пара из помещений с помощью пароизоляционной пленки.

Гидро-пароизоляционные пленки

Устанавливаются под кровельным материалом для защиты от конденсата стропильной конструкции и утеплителя.

ПЛЕНКА ГИДРОИЗОЛЯЦИОННАЯ Д96 СИЛЬВЕР (1.5Х50 М)

Паропроницаемость 18 г/м²/24ч. Гидроизоляционная пленка не пропускает влагу извне и в то же время обеспечивает выход небольшого количества пара из утеплителя наружу, благодаря микроперфорации. Монтаж обязательно с провисом в 20 мм над утеплителем.



ПЛЕНКА ГИДРОИЗОЛЯЦИОННАЯ Д110 СТАНДАРТ (1.5 Х 50 М)

Паропроницаемость 41 г/м²/24ч. Гидроизоляционная пленка не пропускает влагу извне и в то же время обеспечивает выход небольшого количества пара из утеплителя наружу, благодаря микроперфорации. Монтаж обязательно с провисом в 20 мм над утеплителем.



ПЛЕНКА ПАРОИЗОЛЯЦИОННАЯ H96 СИЛЬВЕР (1.5Х50 М)

Паропроницаемость 0,98 г/м²/24ч. Испарения, поднимающиеся из внутренних помещений дома, в холодном воздухе подкровельного пространства превращаются в воду. Пароизоляционные пленки необходимы для защиты утеплителя от пара. Обязательно герметичное соединение.



ПЛЕНКА ПАРОИЗОЛЯЦИОННАЯ Н110 СТАНДАРТ (1.5 Х 50 М)

Паропроницаемость 0,9 г/м²/24ч. Испарения, поднимающиеся из внутренних помещений дома, в холодном воздухе подкровельного пространства превращаются в воду. Пароизоляционные пленки необходимы для защиты утеплителя от пара. Обязательно герметичное соединение.





ПЛЕНКА ПАРОИЗОЛЯЦИОННАЯ , ТЕПЛООТРАЖАЮЩАЯ РЕФЛЕКТ 110 АЛ (1.5Х50М)

Паропроницаемость ~0 г/м²/24ч. Теплоотражающая пароизоляционная пленка с алюминиевым напылением, позволяет сэкономить на отоплении помещений. Монтаж осуществлять напылением внутрь помещения. Обязательно герметичное соединение.





ЛЕНТА СОЕДИНИТЕЛЬНАЯ СП-1 (0,015Х25М)

Бутиловая соединительная лента. Необходима для герметичного соединения пароизоляционных пленок.







ИЗОСПАН C.

Изоспан С имеет двухслойную структуру: одна сторона гладкая, другая — с шероховатой поверхностью для удерживания капель конденсата и последующего их испарения.

Применяется как паро-гидроизоляция в неутепленных скатных кровлях для защиты деревянных элементов конструкции (чердачного помещения) от подкровельного конденсата, атмосферной влаги,  ветра и снега, проникающих в местах неплотной укладки кровли, а также для защиты кровельного покрытия от влияния внутренней влаги и конденсата..

Изоспан С используется в качестве паробарьера для защиты утеплителя и других строительных элементов  от насыщения парами воды изнутри помещения в конструкциях стен, утеплённой скатной кровли и перекрытий.

В конструкции плоских кровель материал применяется в качестве паро-гидроизоляции.

В цементных стяжках Изоспан C применяется как гидроизоляционная прослойка при устройстве полов по бетонным, земляным и иным влагопроницаемым основаниям, в цокольных перекрытиях и во влажных помещениях.

Области применения: утеплённые и неутеплённые скатные кровли; плоские кровли; перекрытия; полы по бетонным основаниям; каркасные стены.

Ширина, м: 1,4 или 1.6

Размер, м2: 70


Технические характеристики материалов Изоспан С:

Cостав: 100% полипропилен

Разрывная нагрузка прод./попер. н/5см, не менее: 197/119

Сопротивление паропроницанию м2 час па/мг, не менее: 7,0

Водоупорность мм.вод.ст., не менее: 1000

Уф-стабильность, мес.: 3-4

Температурный диапазон применения материала от -60 до + 800С

ИЗОСПАН АМ

Гидроизоляционная ветрозащитная паропроницаемая трёхслойная мембрана

Изоспан AM — трёхслойная паропроницаемая диффузионная мембрана применяется для защиты утеплителя и элементов кровли и стен от ветра, конденсата и влаги из внешней среды.

Изоспан АМ укладывается непосредственно на утеплитель без вентзазора, что позволяет избежать затрат на обрешётку между утеплителем и Изоспаном АМ. Благодаря сочетанию в материале высокой водоупорности и паропроницаемости, трехслойные диффузионные мембраны Изоспан АМ обеспечивают увеличение срока эксплуатации утеплителя и конструкций зданий и позволяют вести монтажные работы при любых погодных условиях.

Области применения: утеплённая скатная кровля; каркасные стены и стены с наружным утеплением; вентилируемые фасады; чердачные перекрытия.

В качестве основной или временной кровли не использовать!

Ширина, м: 1,6
Размер, м2: 70; 35

Технические характеристики материалов Изоспан АМ:

Cостав: 100% полипропилен

Разрывная нагрузка прод./попер. н/5см, не менее: 125/95

Паропроницаемость г/м2/сут, не менее1550

Водоупорность мм.вод.ст., не менее: 1000

Уф-стабильность, мес.: 3-4

Температурный диапазон применения материала от -60 до + 800С

ИЗОСПАН B

​Изоспан В применяется в качестве паробарьера для защиты утеплителя и других элементов строительной конструкции от насыщения парами воды изнутри помещения в зданиях всех типов. Материал укладывается с внутренней стороны утеплителя в конструкциях стен и утеплённой кровли, а также в перекрытиях. Материал имеет двухслойную структуру: одна сторона гладкая, другая — с шероховатой поверхностью для удерживания капель конденсата и последующего их испарения.

Пароизоляция Изоспан В позволяет сохранять теплоизолирующие свойства  утеплителя и продлевает срок службы всей конструкции, защищает внутреннее пространство здания от проникновения частиц волокнистого утеплителя.

Области применения: утеплённые скатные кровли; каркасные стены; внутренние стены (межкомнатные перегородки);  перекрытия.

Ширина, м: 1,4 или 1.6
Размер, м2: 70; 35

Технические характеристики материалов Изоспан B:

Cостав: 100% полипропилен

Разрывная нагрузка прод./попер. н/5см, не менее: 130/107

Сопротивление паропроницанию м2 час па/мг, не менее: 7,0

Водоупорность мм.вод.ст., не менее: 1000

Уф-стабильность, мес.: 3-4

Температурный диапазон применения материала от -60 до + 800С

ИЗОСПАН DM

Паро-гидроизоляция повышенной прочности с антиконденсатной поверхностью.

Изоспан DM — материал на основе высокопрочного тканого полипропиленового полотна с антиконденсатной поверхностью.

Используется как  подкровельная гидроизоляция в утепленных кровлях для защиты от атмосферной влаги, ветра и снега, проникающих в местах неплотной укладки кровли (в этом случае между утеплителем и Изоспаном DM необходимо делать вентзазор).

Материал может применяться как пароизоляция во всех случаях, когда необходимо защитить ограждающие конструкции и утеплитель от воздействия водяных паров изнутри помещения.

Также Изоспан DМ применяется как подкровельная гидроизоляция в неутеплённых кровлях  для защиты деревянных элементов конструкции (чердачного помещения) от подкровельного конденсата, атмосферной влаги, ветра и снега, проникающих в местах  неплотной укладки кровли, а также для защиты от влияния пара изнутри помещения.

Благодаря УФ-стабильности и прочности может применяться  в качестве временного покрытия для гидроизоляции стен и кровель, но не более 3-4 месяцев.

Области применения: утеплённые кровли; неутеплённые скатные кровли; каркасные стены; внутренние стены (межкомнатные перегородки); перекрытия, полы по бетонным основаниям.

Ширина, м: 1.6

Размер, м2: 70

Технические характеристики материалов Изоспан DM:

Cостав: 100% полипропилен

Разрывная нагрузка прод./попер. н/5см, не менее: 700/650

Сопротивление паропроницанию м2 час па/мг, не менее: 7,0

Водоупорность мм.вод.ст., не менее: 1000

Уф-стабильность, мес.: 3-4

Температурный диапазон применения материала от -60 до + 800С

ИЗОСПАН A

Гидроизоляционная ветрозащитная паропроницаемая мембрана.

Изоспан А – паропроницаемая мембрана, применяется для защиты утеплителя и внутренних элементов стен и кровель от ветра, атмосферной влаги, пороши, а так же обеспечивает выведение водяных паров из утеплителя в зданиях всех типов. Материал укладывается с внешней стороны утеплителя под наружной облицовкой стены или под кровельным покрытием. Применение паропроницаемой мембраны позволяет сохранить теплозащитные характеристики утеплителя и продлить срок службы всей конструкции.

Области применения: каркасные стены и стены с наружным утеплением; вентилируемые фасады; утеплённая скатная кровля.

Внимание!  Изоспан А применяется в кровлях только при углах наклона кровли больше 35° и обязательно с двойной обрешёткой (см. инструкцию к монтажу).

Недопустимо монтировать в кровельных конструкциях при атмосферных осадках.

В качестве основной или временной кровли не использовать!

Ширина, м: 1,4 или 1,6

Размер, м2: 70; 35

Технические характеристики материалов Изоспан А:

Cостав: 100% полипропилен

Разрывная нагрузка прод./попер. н/5см, не менее: 190/139

Паропроницаемость г/м2/сут, не менее3500

Водоупорность мм.вод.ст., не менее: 330

Уф-стабильность, мес.: 3-4

Температурный диапазон применения материала  от -60 до + 80 0С

ИЗОСПАН AS

Гидроизоляционная ветрозащитная паропроницаемая трехслойная мембрана

Изоспан AS — трехслойная паропроницаемая диффузионная мембрана применяется для защиты утеплителя и элементов кровли и стен от ветра, конденсата и влаги из внешней среды. Материал укладывается непосредственно на утеплитель без вентзазора, что позволяет избежать затрат на обрешётку между утеплителем и Изоспаном АS. Благодаря своему строению и использованию современных технологий диффузионные мембраны имеют высокую водоупорность и паропроницаемость, позволяя вести монтажные работы при любых погодных условиях. Применение мембраны Изоспан АS значительно увеличивает срок службы всей конструкции.

Области применения: утеплённая скатная кровля; каркасные стены и стены с наружным утеплением; вентилируемые фасады; чердачные перекрытия.

В качестве основной или временной кровли не использовать!

Ширина, м: 1,6
Размер, м2: 70

Технические характеристики материалов Изоспан АS:

Cостав: 100% полипропилен

Разрывная нагрузка прод./попер. н/5см, не менее: 165/120

Паропроницаемость г/м2/сут, не менее1000

Водоупорность мм.вод.ст., не менее: 1000

Уф-стабильность, мес.: 3-4

Температурный диапазон, при котором применяется диффузионная мембрана,  от -60 до +800С

ВЕТРО-ВЛАГОЗАЩИТА

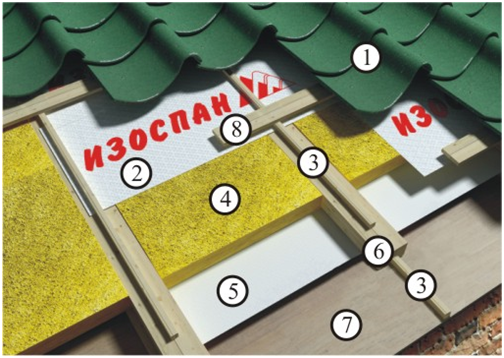

Вариант 1.

В конструкции утеплённой кровли в качестве гидроизоляции и ветрозащиты  рекомендуем использовать кровельные мембраны Изоспан АМ или Изоспан АS – они гарантируют надёжность и долговечность конструкции вашей кровли. Материалы Изоспан АМ и Изоспан АS укладываются непосредственно на утеплитель без вентзазора, что позволяет избежать затрат на дополнительную обрешётку между утеплителем и мембраной.

1. Кровельное покрытие

2. Изоспан AS, AM

3. Контррейка

4. Утеплитель

5. Пароизоляция Изоспан B

6. Стропило

7. Внутренняя отделка

8. Обрешетка

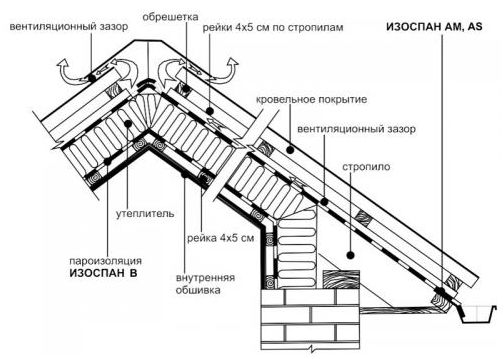

Инструкция по монтажу

Изоспан АМ, Изоспан AS

Изоспан AМ (Изоспан АS) применяется как подкровельная гидроизоляционна ветрозащитная паропроницаемая мембрана в утепленных кровлях с разными типами покрытия с углом наклона согласно инструкции по монтажу и областью применения кровельного материала. Материал крепится над утеплителем без зазора поверх стропил под обрешеткой. Изоспан AМ и Изоспан АS укладываются белой стороной к утеплителю.

Служит для защиты утеплителя и несущих элементов конструкции от подкровельного конденсата и как дополнительная защита от ветра, снега и атмосферной влаги при косом дожде в местах неплотной укладки и дефектов кровельного покрытия. Способствует выведению влаги из утеплителя.

Изоспан АМ и Изоспан AS не предназначеын для применения в качестве основного или временного кровельного покрытия.

При монтаже утепленной кровли Изоспан AМ (Изоспан АS) раскатывается и нарезается прямо поверх утеплителя. Монтаж ведется горизонтальными полотнищами внахлест, начиная с нижней части кровли. Перекрытие полотнищ по горизонтальным и вертикальным стыкам — не менее 15 см. Растянутый материал может дополнительно укрепляться на стропилах строительным степлером. Поверх материала вертикально по стропилам крепятся деревянные антисептированные контррейки 4×5 см на гвоздях или саморезах. Место вертикального нахлеста или стыка двух горизонтальных полотнищ должно быть прижато контррейкой к стропилу. По контррейкам монтируется обрешетка или сплошной дощатый настил в зависимости от типа кровельного покрытия. Для выветривания водяного пара и подкровельного конденсата обязательно предусматривается вентиляционный зазор между наружной стороной материала Изоспан AМ (Изоспан АS) и кровельным покрытием на толщину контррейки 4-5 см. Кроме того, для обеспечения вентиляции подкровельного пространства в нижней части крыши и в районе конька предусматриваются вентиляционные отверстия для циркуляции воздуха. Материал Изоспан AМ (Изоспан АS) крепится в натянутом положении. Нижняя кромка должна обеспечивать естественный сток влаги с поверхности мембраны в водосточный желоб.

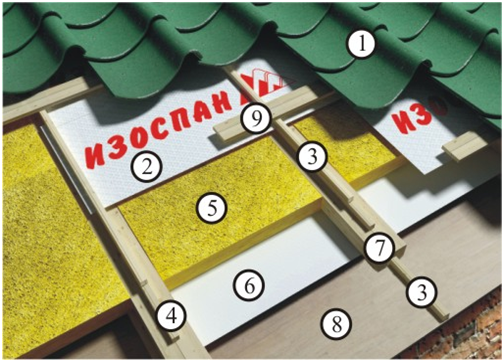

Вариант 2.

В конструкции утеплённой кровли в качестве подкровельной гидроизоляции и ветрозащиты возможно применение также материалов Изоспан DM (оптимально в случае использования в качестве кровельного покрытия металлической кровли) и Изоспан А. В этом случае необходимо соблюдение вентзазора между утеплителем и Изоспаном DM или Изоспаном А.

1. Кровельное покрытие

2. Изоспан DM, A

3. Контррейка

4. Дополнительная рейка по стропилам

5. Утеплитель

6. Пароизоляция Изоспан В

7. Стропило

8. Внутренняя отделка

9. Обрешетка

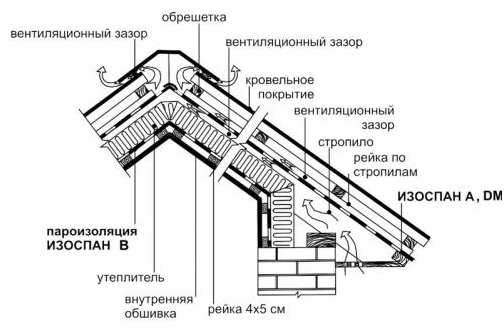

Инструкция по монтажу

Изоспан DM

При монтаже утеплённой кровли Изоспан DM применяется в качестве подкровельной гидроизоляции. Монтаж ведётся горизонтальными полотнищами внахлёст, гладкой стороной наружу, начиная с нижней части кровли. Перекрытие полотнищ по горизонтальным и вертикальным стыкам — не менее 15 см. Растянутый материал крепится на стропилах или по дополнительной рейке вертикальными деревянными антисептированными контррейками 4×5 см на гвоздях или саморезах с небольшим провисом — не более 2 см. По контррейкам монтируется обрешётка или сплошной дощатый настил в зависимости от типа кровельного покрытия. Между Изоспаном DM и утеплителем предусматривается вентиляционный зазор 4-5 см, а между Изоспаном DM и кровельным покрытием — зазор на толщину контррейки. Нижняя кромка должна обеспечивать естественный сток влаги с поверхности Изоспана в водосточный желоб. Стыки уложенных полотнищ рекомендуем скрепить между собой соединительной лентой Изоспан KL или SL.

При монтаже Изоспана DM для организации вентиляционного потока вдоль конька необходимо делать вентиляционный разрез!

Изоспан А

Изоспан А может применяться как подкровельная гидроизоляционная ветрозащитная паропроницаемая мембрана в утеплённых кровлях с различными типами покрытий с углом наклона больше 35 градусов. Материал крепится с зазором в 4-5 см над утеплителем, поверх стропил, под обрешёткой. Служит для защиты утеплителя и несущих элементов конструкций от подкровельного конденсата и как дополнительная защита от ветра. Недопустим монтаж или использование материала при атмосферных осадках.

Изоспан А не предназначен для применения в качестве основной или временной кровли!

При монтаже утеплённой кровли Изоспан А раскатывается и нарезается поверх кровельных стропил над утеплителем . Монтаж ведётся горизонтальными полотнищами внахлёст, гладкой стороной наружу, начиная с нижней части кровли. Перекрытие полотнищ по горизонтальным и вертикальным стыкам – не менее 15 см. Растянутый материал укрепляется на стропилах или по дополнительной рейке вертикальными деревянными антисептированными контррейками 4х5 см на гвоздях или саморезах с небольшим провисом. По контррейкам монтируется обрешётка или сплошной дощатый настил в зависимости от типа кровельного покрытия. Между влагозащитной мембраной Изоспан А и утеплителем предусматривается вентиляционный зазор 4-5 см, а между мембраной и кровельным покрытием – зазор на толщину контррейки. Материал должен быть закреплён в натянутом положении с минимальным провисанием между стропилами (не более 2 см). нельзя допускать соприкосновения материала Изоспан А с утеплителем или сплошными деревянными поверхностями, так как это приводит к снижению гидроизолирующей способности материала. Нижняя кромка должна обеспечивать естественный сток влаги с поверхности мембраны в водосточный желоб. Для выветривания водяного пара и конденсата важно, чтобы подкровельное пространство было вентилируемым. Для этого в нижней части кровли и в районе конька предусматриваются вентиляционные отверстия для циркуляции воздуха.

Стыки полотнищ рекомендуем скрепить соединительной лентой Изоспан KL.

При монтаже контррейки по стропилам в местах  ее крепления саморезы (гвозди) повреждают целостность полотнищ  Изоспана.  Через эти места креплений влага, образующаяся в подкровельном пространстве, может протекать на утеплитель и деревянные конструкции. Поэтому рекомендуется применятьСамоклеящуюся Уплотнительную Лентудля герметизации мест крепления контррейки.

ПАРОИЗОЛЯЦИЯ

Инструкция по монтажу

Изоспан В

Изоспан В применяется как пароизоляция в утепленных кровлях эксплуатируемых мансард с различными типами кровельного покрытия. Материал служит для защиты теплоизоляционного слоя от проникновения паров изнутри помещения, а также защищает жилое пространство от проникновения микроволокон утеплителя.

При монтаже утеплённой кровли пароизоляция Изоспан В монтируется с внутренней стороны утеплителя на стропила или по черновой обшивке при помощи строительного степлера или оцинкованных гвоздей. Монтаж ведется снизу вверх горизонтальными полотнищами внахлест с перекрытием по горизонтальным и вертикальным стыкам не менее 15 см. При отделке помещения вагонкой (фанерой, декоративными панелями и т.д.) пароизоляция закрепляется по каркасу вертикальными антисептированными деревянными рейками 4х5 см; при отделке гипсокартоном - оцинкованными профилями. Монтаж материала производится с плотным прилеганием гладкой стороной к утеплителю, шероховатой стороной вниз. Внутренняя отделка помещения крепится к реечному каркасу или оцинкованным профилям с вентиляционным зазором 4-5 см. Для обеспечения герметичности паробарьера полотнища материала Изоспан В рекомендуется скреплять между собой соединительной лентой Изоспан KL или SL.

Места примыкания материалов Изоспан к деревянным, бетонным и прочим поверхностям рекомендуем проклеить клейкой лентой Изоспан ML proff.

Вместо Изоспана В в качестве пароизоляции при монтаже утеплённой кровли может применяться Изоспан RS, Изоспан C или Изоспан DM. Схема монтажа аналогичная.

Также в качестве пароизоляции может применяться отражающая гидро-пароизоляция: Изоспан FS; Изоспан FD и Изоспан FX. Материал монтируется с внутренней стороны утеплителя (на стропила или по черновой обшивке при помощи строительного степлера или оцинкованных гвоздей) металлизированной поверхностью в сторону помещения с целью отражения теплового потока и экономии затрат на отопление помещения. Монтаж ведется горизонтальными полотнищами внахлест, начиная с нижней части крыши. Перекрытие материала по горизонтальным и вертикальным стыкам — не менее 15 см (Изоспан FX — встык). Полотна рекомендуем герметизировать металлизированным скотчем Изоспан FL. Для Изоспан FX проклеивание металлизированной соединительной лентой Изоспан FL является обязательным.

Необходимо соблюдать зазор 4-5 см между отражающей поверхностью Изоспана и материалом внутренней отделки для обеспечения условий теплового отражения.
